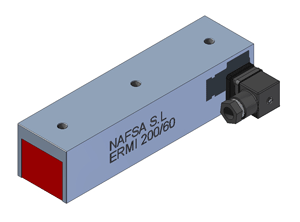

ERMI200/60 系列的特点

防护等级:IP65

绝缘级别:Y (90°C)

标准额定电压: 24Vdc

标准功率: 250W

标准负载周期: ED15%

电磁铁重量: 4.7kg

如果有任何疑问,请联系NAFSA。

文献资料:

ERMI系列产品在未通电时由磁钢产生吸力, 在通电后,吸力会自动消失。如果产品应用 与高空或者危险环境内,请严格遵守安全使 用守则。 通电方式 标准接线盒 安装整流桥应用于交流电 如果有任何疑问,请联系NAFSA。

片厚
e (mm)
气隙 (mm) dL
0
0,1
0,2
0,3
0,4
0,5
1
Fm (N)
1
250
210
190
180
165
160
140
3
1350
1250
1150
1100
1000
925
570
6
2350
2000
1750
1400
1200
1100
590
10
2800
2450
2150
1900
1600
1400
700
16
3000
2550
2300
2000
1700
1500
800

为了更好的吸附产品,最小工作时间和恢复时间一定要得到重视: 最小工作时间:300ms 最小间隔时间:5000ms 这些参数适用于以下条件: 线圈在工作温度下 吸附件2KG(否则将会不适用于这款电磁铁)   表2给出了每种磁性电磁体的基于气隙的维持力值(Fm),该值在以下条件下测量: -直流电源。 -在AºSt37中的平片(3mm粗糙),厚度如表2所示,尺寸类似于或大于吸附面。 -室温35ºC。 -线圈工作在其温度范围内。 在不同的条件下,磁力(Fm)可能会降低。电源停止后的剩磁值为 保持力的5%。 在起吊或搬运重物时,必须遵守最 小安全系数3,重物的重量不能超 过磁力的33%。
