ER系列的特点

(拉或者推; IP00)

标准电压:
VDC (6; 12; 24; 48; 100; 125; 205)
VAC (110; 230)

电磁体防护等级: IP00 (EN60529)

绝缘等级: B (130°C)

工作方式:拉/推

内置复位弹簧:
各种尺寸的内置复位弹簧,ER15,ER40CT和ER48T除外

参考文件:

系列
标准行程 “s” (mm)
负载周期  ED%
20°C 时的额定功率
(W)
磁力 (N)
电磁铁重 (Kg)
文件资料
S0
S1

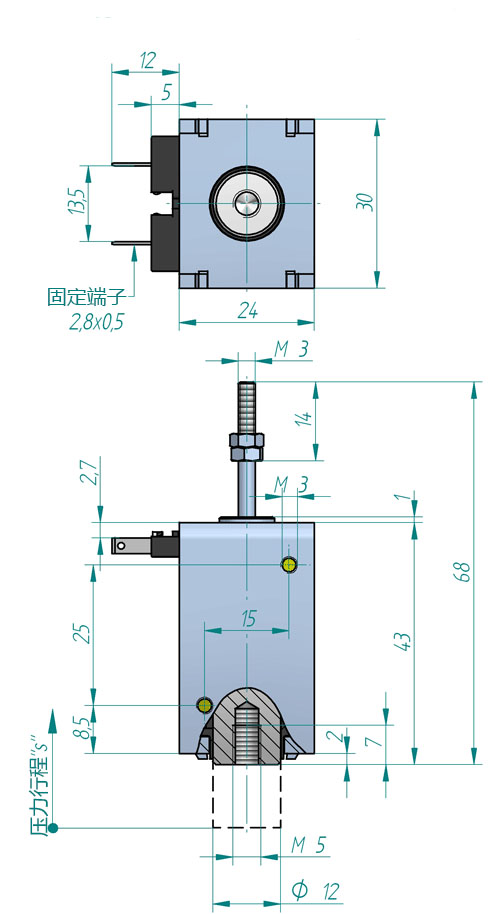

标准电磁铁图纸

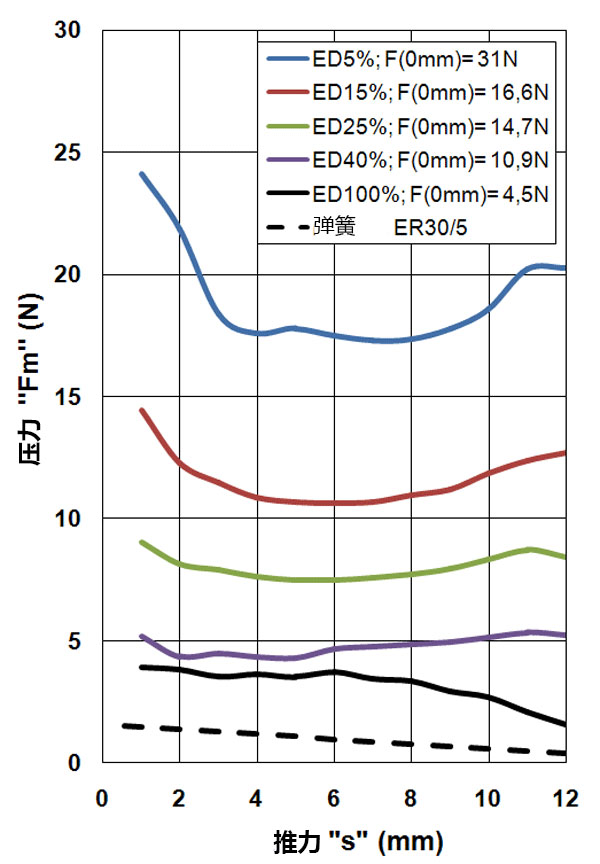

推压力行程曲线
数据表

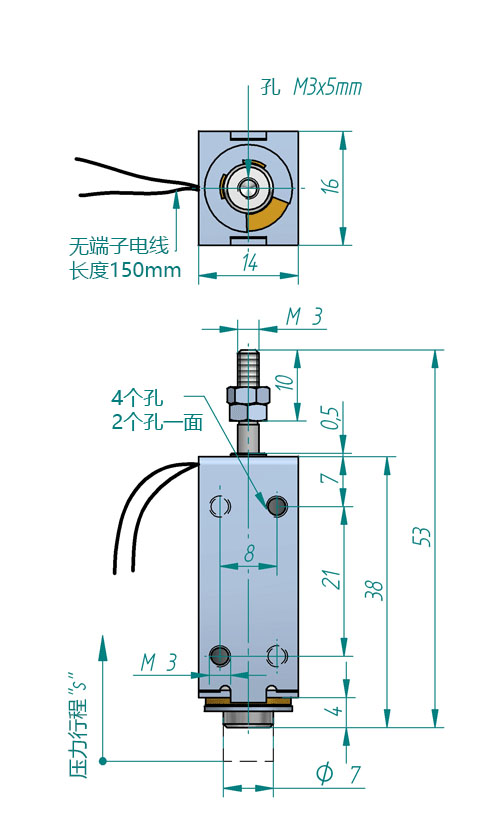

ER-15/C
5
100
40
25
15
5
3
7,5
12
20
60
0,3
0,5
0,8
1
2,5
4,9
7,9
9,8
12,2
16,5
0,039

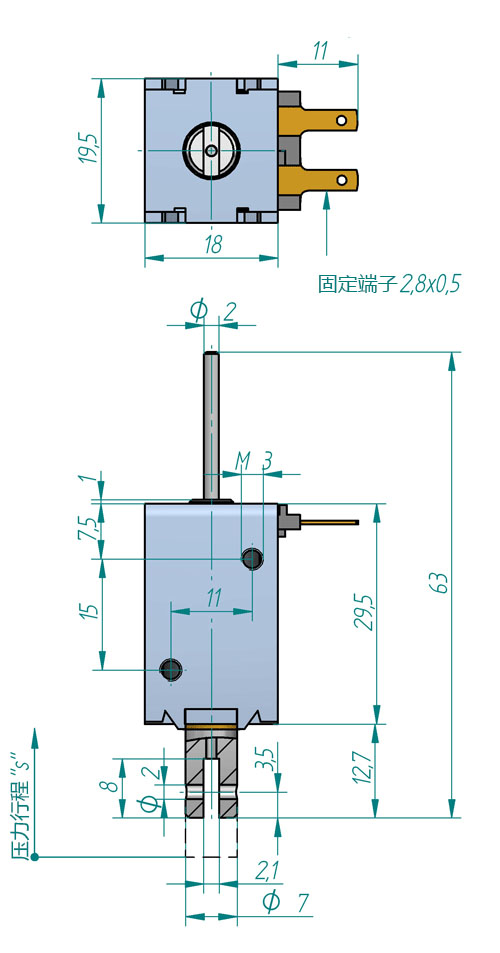

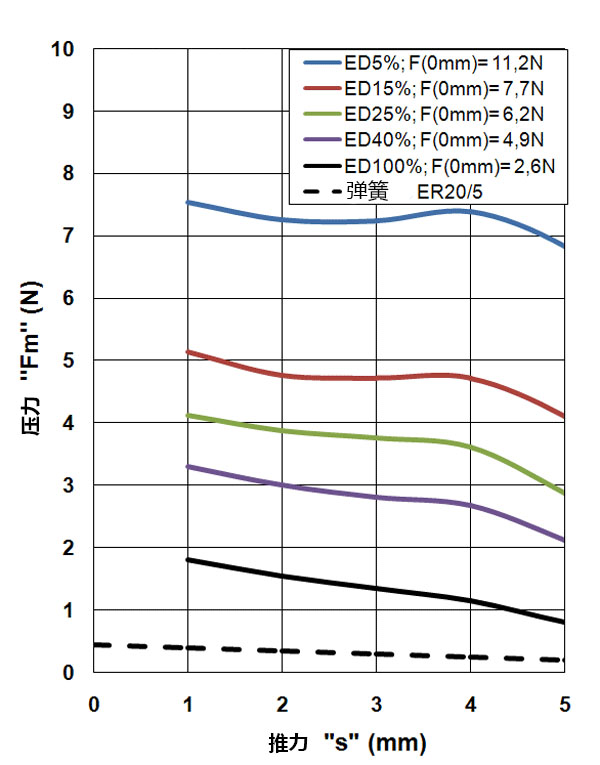

ER-20/ C
5
100
40
25
15
5
5,5
11
16
24
60
0,8
2,1
2,8
4,1
6,8
2,6
4,9
6,2
7,7
11,2
0,045

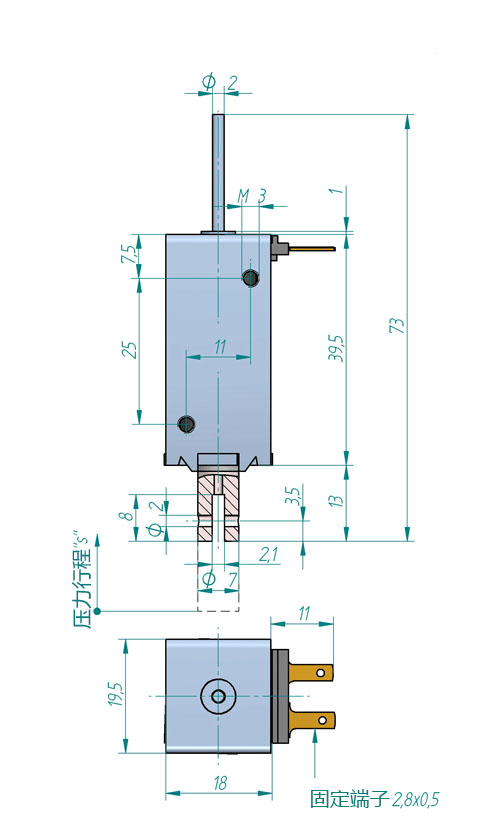

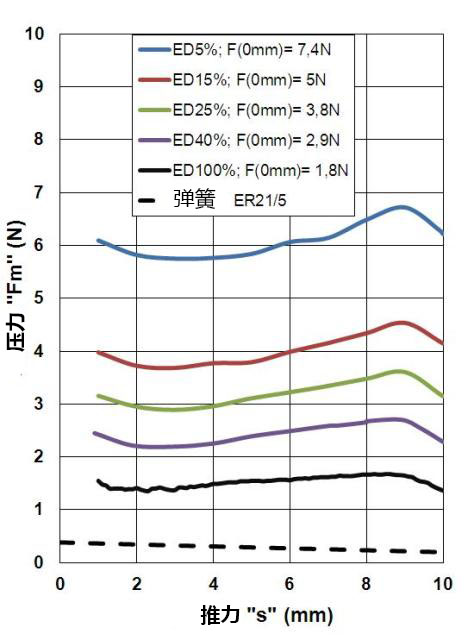

ER-21/C
10
100
40
25
15
5
6
14
24
35
100
1,3
2,3
3,1
4,1
6,2
1,8
2,9
3,8
5
7,4
0,062

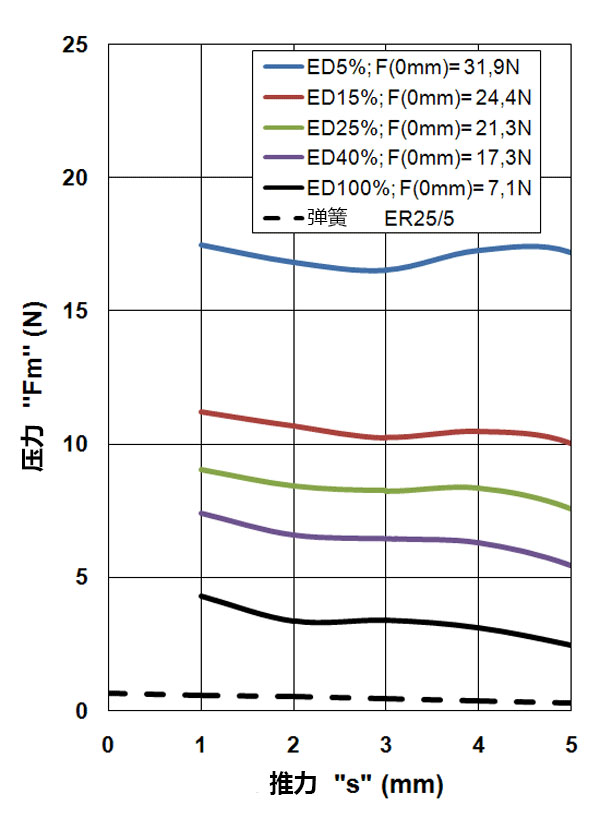

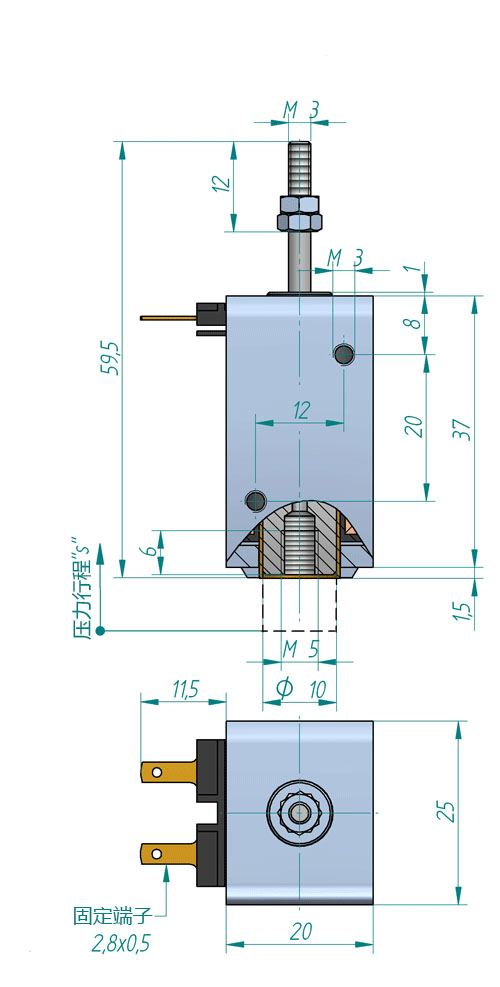

ER-25/C
5
100
40
25
15
5
7,5
17
25
38
95
2,5
5,4
7,5
10
17
7
17
21
24
32
0,085

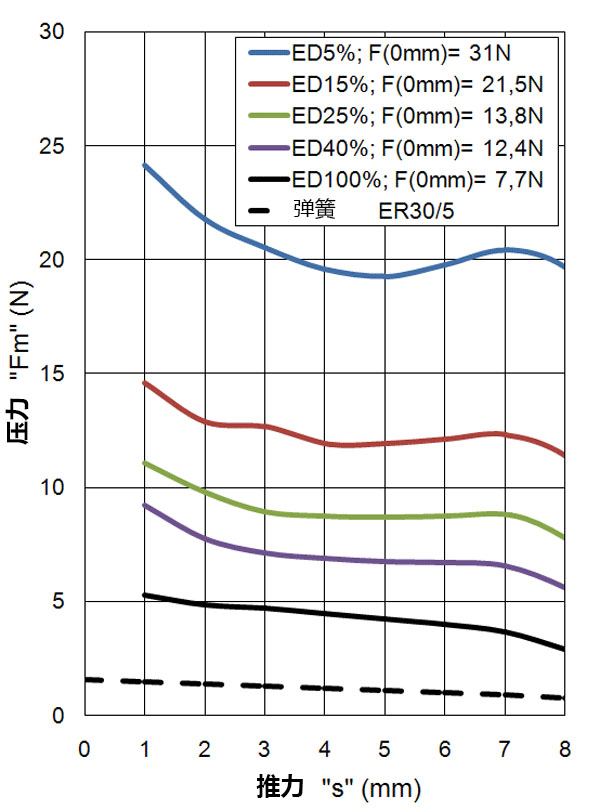

ER-30/C
8
100
40
25
15
5
8
20
30
50
120
2,9
5,6
7,8
11,4
19,7
7,7
12
13,8
21,5
35
0,140
ER-30/CT
8
100
40
25
15
5
8
20
30
50
120
2,9
5,6
7,8
11,4
19,7
7,6
11,9
13,7
21,4
34,9
0,147

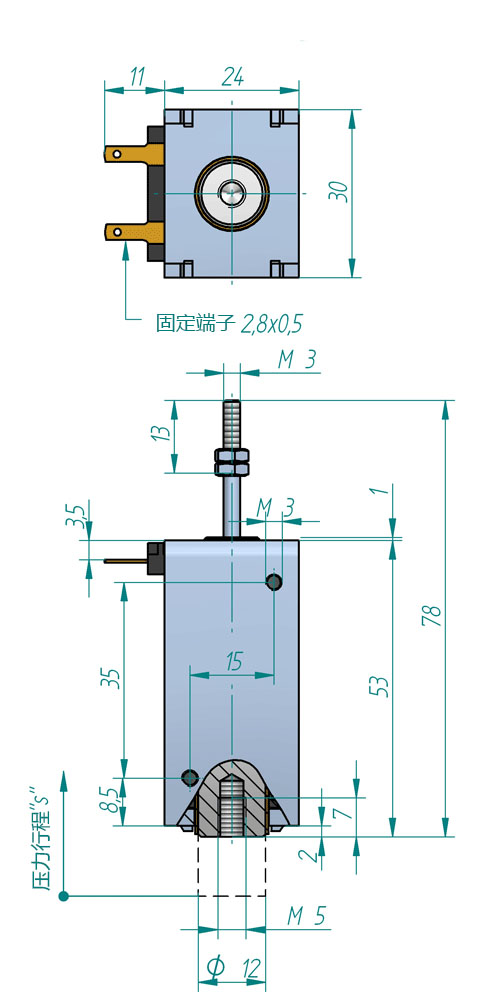

ER-35/C
12
100
40
25
15
5
9
20
35
60
150
1,5
4,3
7,5
10,6
17,3
4,5
10,9
14,7
16,6
31
0,170

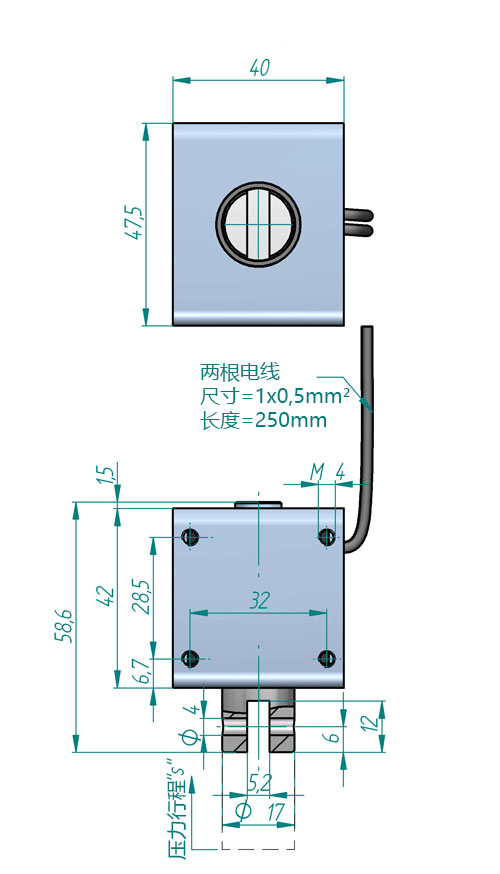

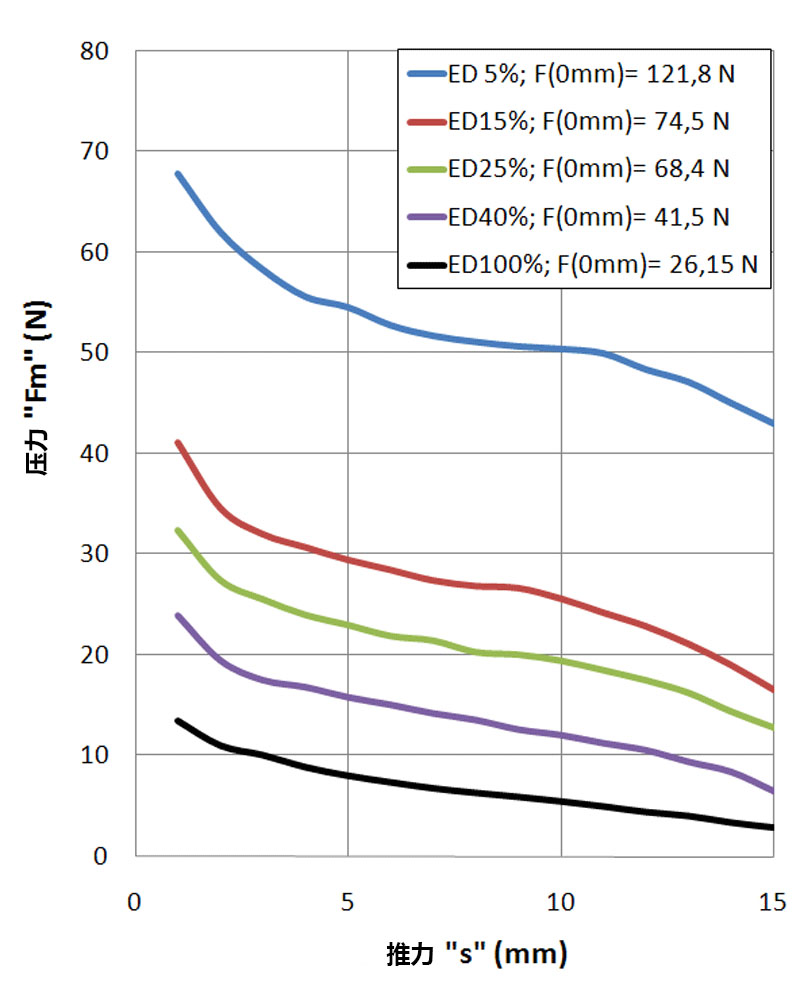

ER-40/CT
15
100
40
25
15
5
13
27
44
76
218
2,9
6,5
13
16,5
43
26,1
41,5
68,4
74,5
121,8
0,368

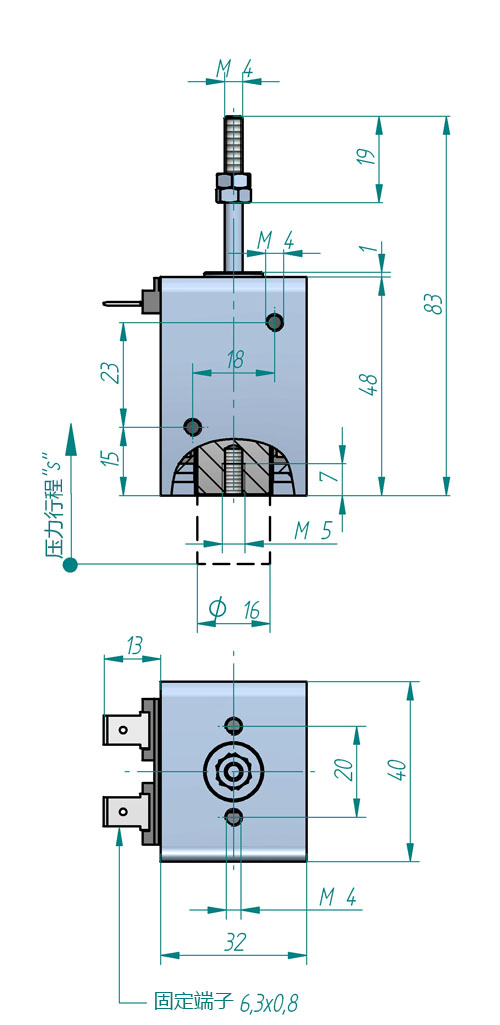

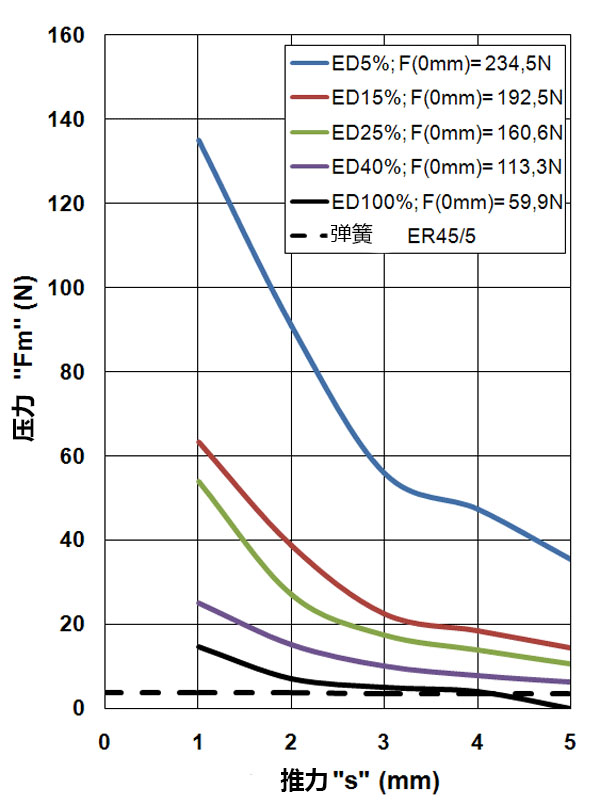

ER-45-05/C
5
100
40
25
15
5
12
30
48
80
240
0,1
6,3
10,6
14,4
35
60
110
160
190
230
0,285
ER-45-15/C
15
100
40
25
15
5
12
30
48
80
240
3,3
7,3
10
15,5
27
9,3
20,8
31,9
45,3
71,3
0,285

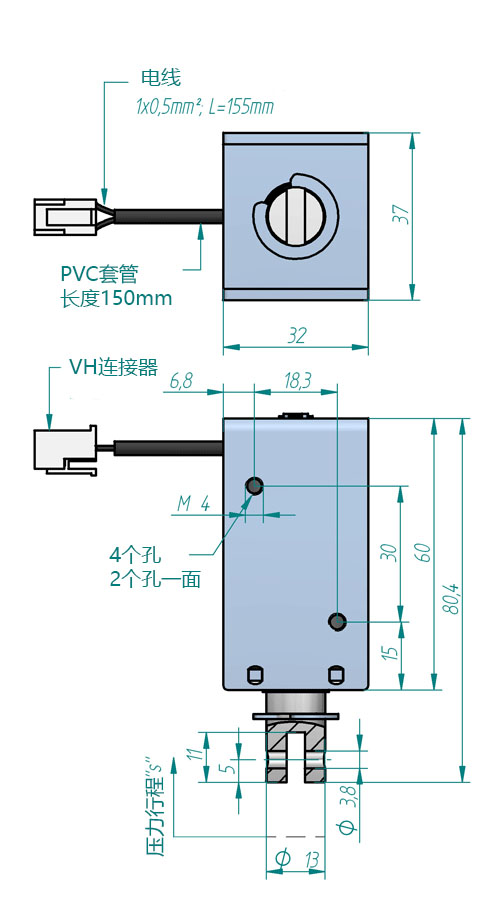

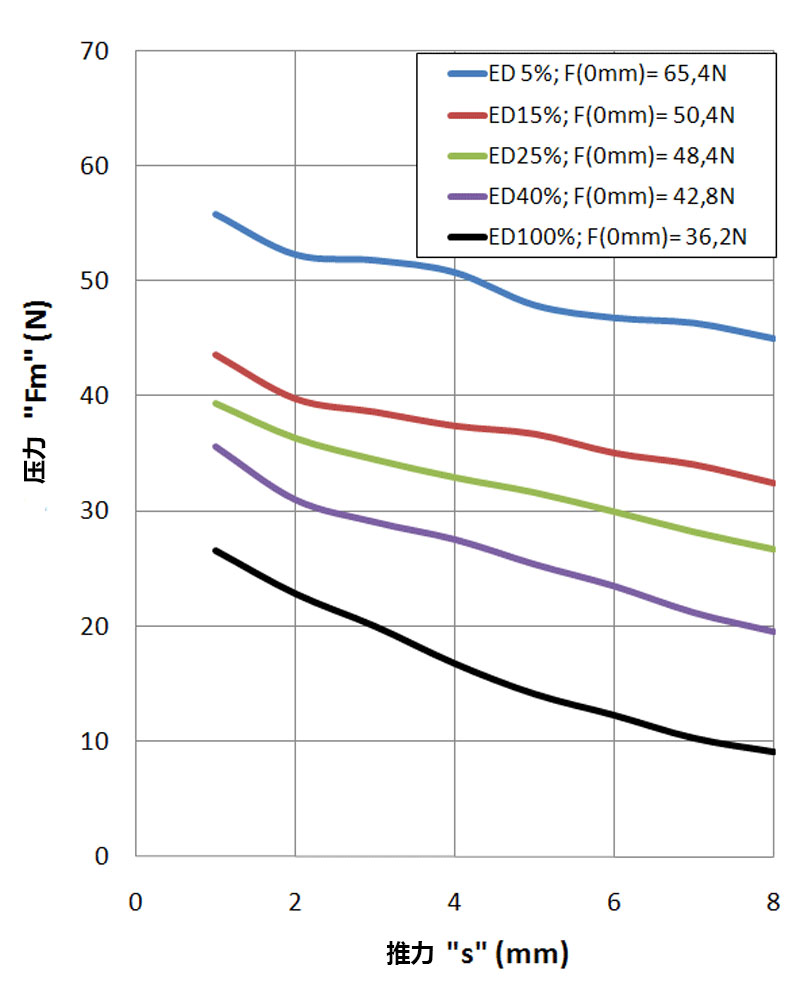

ER48/T
8
100
40
25
15
5
15
35
54
89
271
9,1
19,5
26,7
32,5
45,1
36,2
42,8
48,4
50,4
65,4
0,292
附件打开 附件打开 附件打开

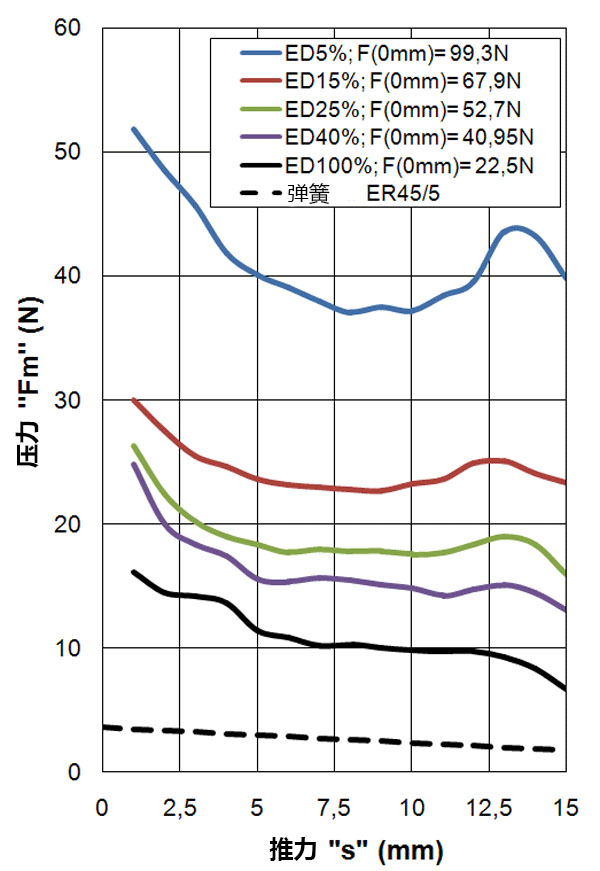

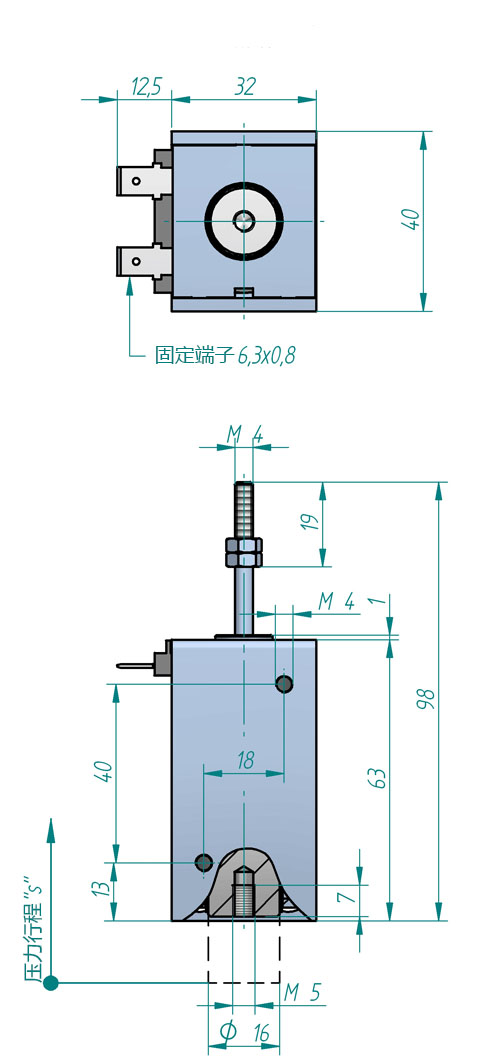

ER-50-15/C
15
100
40
25
15
5
14
35
56
93
280
6,7
13
16
23
37
22,5
41
52,7
68
99
0,365

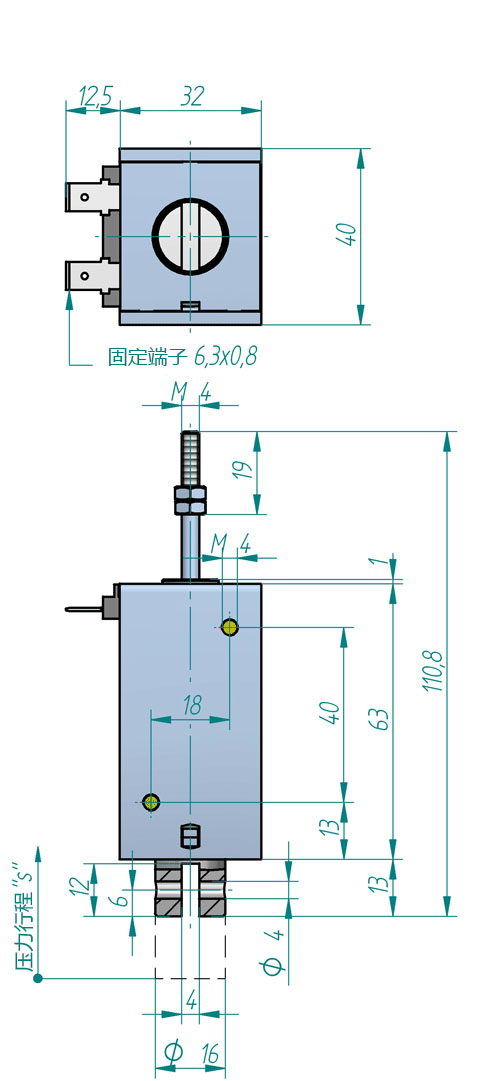

ER-50-15/CT
15
100
40
25
15
5
14
35
56
93
280
6,5
12,8
15,8
22,8
36,8
22,5
40,8
52,5
67,7
99
0,380

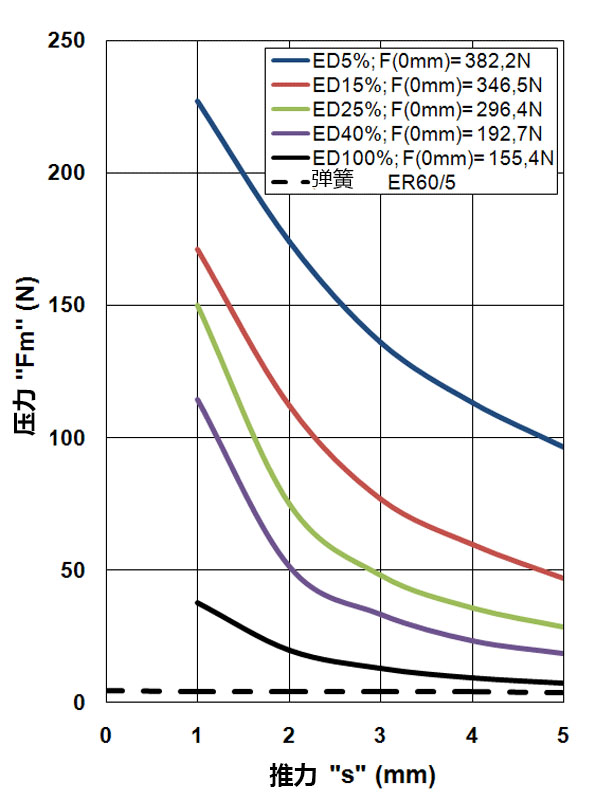

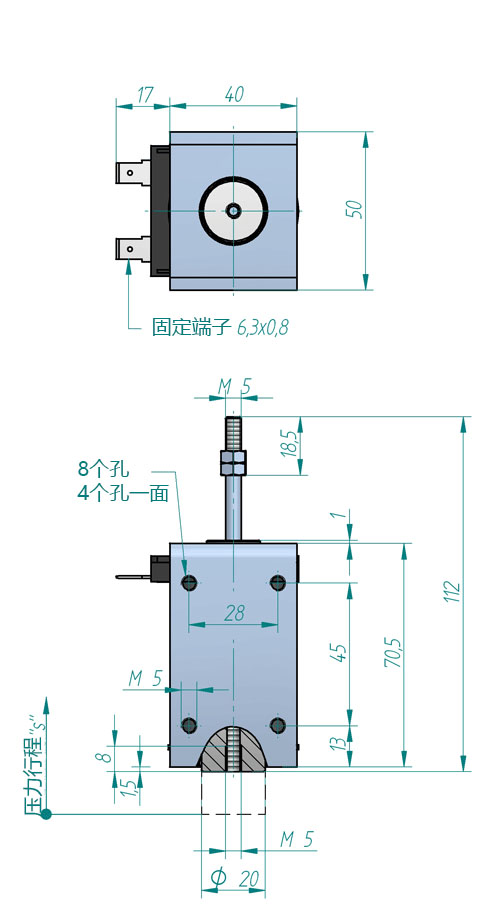

ER-60-05/C
5
100
40
25
15
5
18
45
70
110
280
7
18
28
47
96
155
192
296
346
382
0,650

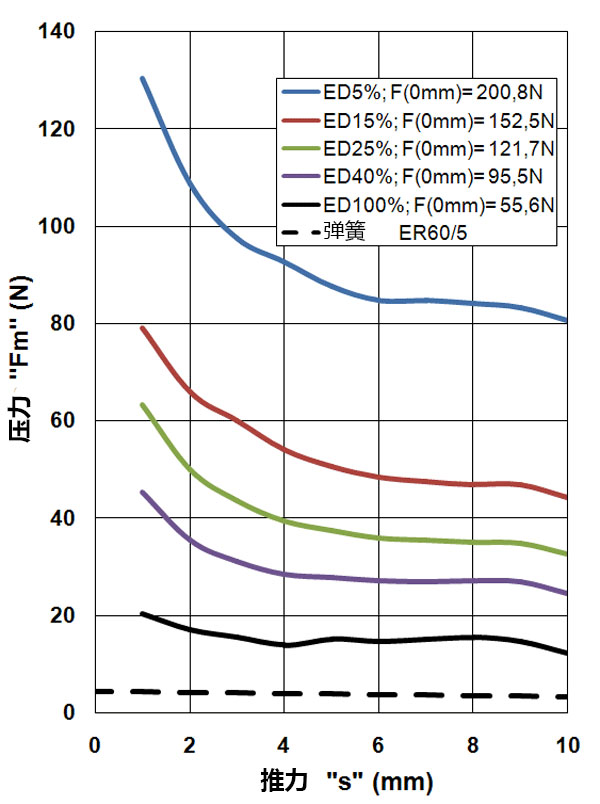

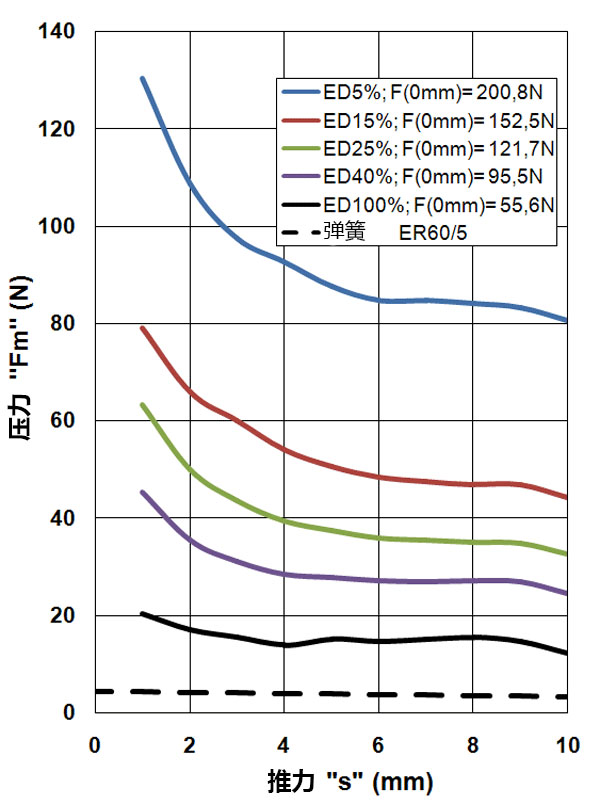

ER-60-10/C
10
100
40
25
15
5
18
45
70
110
280
12
24
32
44
80
55,6
95,5
121,7
152,5
200,8
0,650

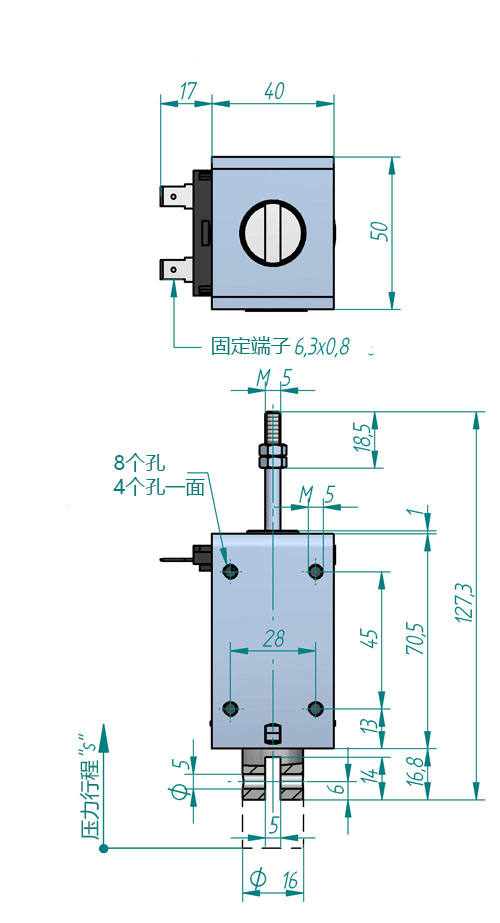

ER-60-10/CT
10
100
40
25
15
5
18
45
70
110
280
11,6
23,6
31,6
43,6
79,6
55,1
95,1
121,3
152,1
200,4
0,681

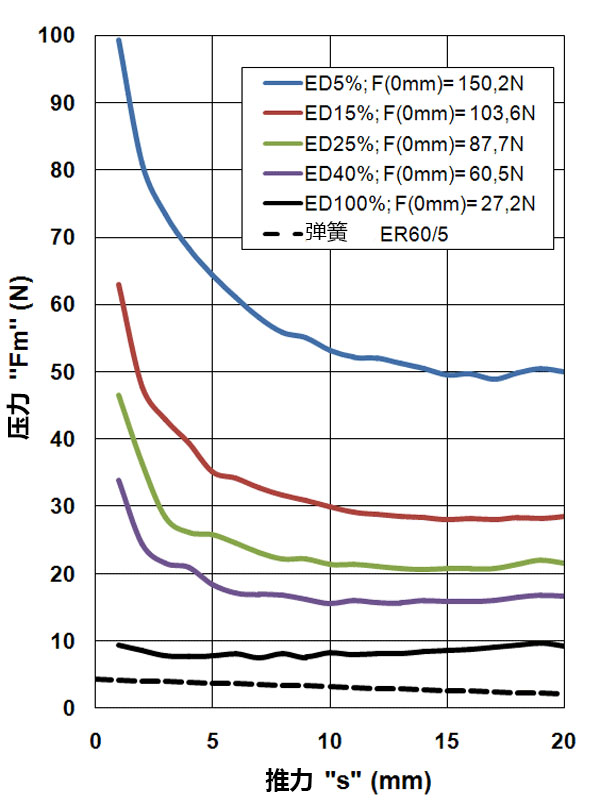

ER-60-20/C
20
100
40
25
15
5
18
45
70
110
280
9,2
16,7
21,5
28,5
50
27
60
87
103
150
0,650
